一，概述

低壓電動機保護是低壓電動機在各種應用場合產生的故障診斷而開發的智能電動機保護裝置。低壓電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

二， 保護器的主要功能

過載保護：通常指電氣設備負荷過大，超過允許范圍，對這些超出負荷行為做出的保護稱為過載保護。
在電機保護中通常使用反時限作為過載保護。

斷相保護：指一相 或多相斷開的故障，但不是所有相都斷開，可以通過電壓或者電流特性進行保護。
ARD采用電機電流特性對斷相做保護，化學教育中心。

欠載保護：即負載小于額定負載的一種故障狀態，這種故障通常是由于負載出現非正常的突變，例如傳送帶突然斷裂，水泵空轉等，水泵空轉會損壞設備。
欠載保護可以用于保護還可以用于電機能效的評估。

欠（有功）功率保護：由于功率因數過小等原因造成有功功率過低是一種非期望的運行狀態。
欠功率可以用于電機能效的評估。

溫度保護：指保護器通過采集埋入電機測溫點的溫度傳感器，當溫度超過設定值時對電機實施保護。
溫度保護是很合理的一種保護，但受埋入的測溫點和測溫點數量的限制。

相序保護：指保護器判斷出電源側出現不正確的相位順序時，保護器進行保護。
該功能適用于相序正確與否非常重要的設備，如水泵、風扇等類似設備，反向運轉可能造成設備損壞甚至事故。

堵轉：指起動過程中，電機轉子被卡而停止轉動。檢測該故障可通過電流檢測或轉速檢測或二者同時采用。

阻塞：指起動過程結束后發生嚴重過載，此時電動機轉子停止轉動。

三， 選型基本原則

電機保護的選型存在著電動機與保護器二者怎樣合理配用關系，以下提供幾個與保護有關的條件、因素，為用戶選型時提供參考。
1、電機方面：要先了解的型號規格、電動機功能特性、防護型式、額定電壓、額定電流、額定功率、電源頻率、絕緣等級等。這些內容基本能給用戶如何正確使用和維護及選型保護器提供了參考依據。
2、環境條件：主要指常溫、高溫、高寒、腐蝕度、震動度、風沙、海拔、電磁污染等。
3、電動機用途：主要指拖動機械設備要求特點，如風機、水泵、空壓機、車床、油田抽油機等不同負載機械特性。
4、控制系統方面：控制模式有手動、自動、就地控制、遠程控制、單機獨立運行、生產線集中控制等情況。啟動方式有直接、降壓、星三角、頻敏變阻器、變頻器、軟起動等啟動方式。
5、其他方面：用戶對現場生產監護管理是比較隨意還是嚴謹，非正常性的停機對生產影響的嚴重程度等。
與保護器的選用有一定相關因素的還有很多，如安裝位置、電源情況、與配電系統的配合等；還要考慮是對新購電動機保護配置，還是對電動機保護升級，還是對事故電動機保護的完善等；還要考慮電動機保護方式改變的難度和對生產影響程度；需根據現場實際工作條件綜合考慮保護器的選型和調整。

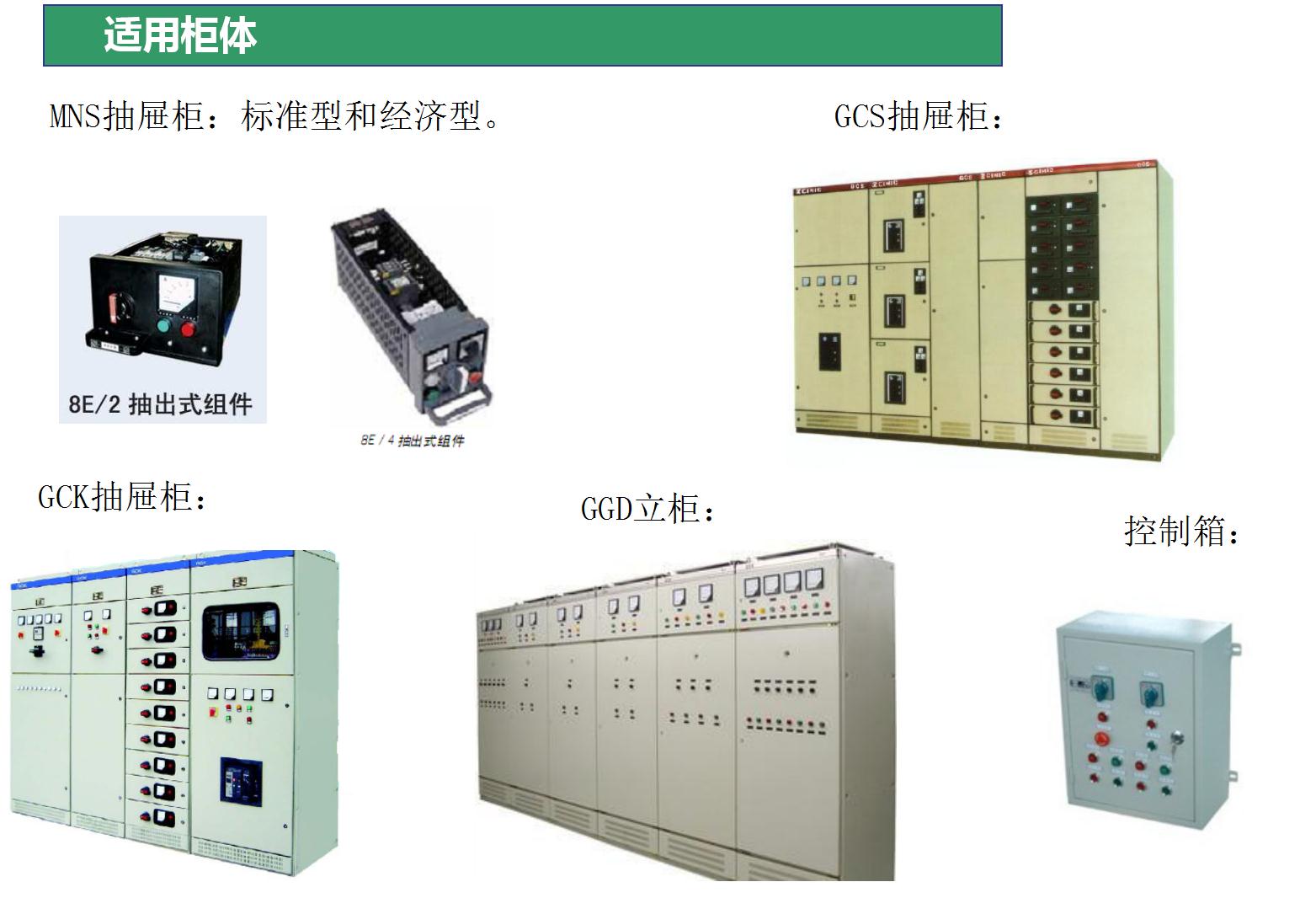

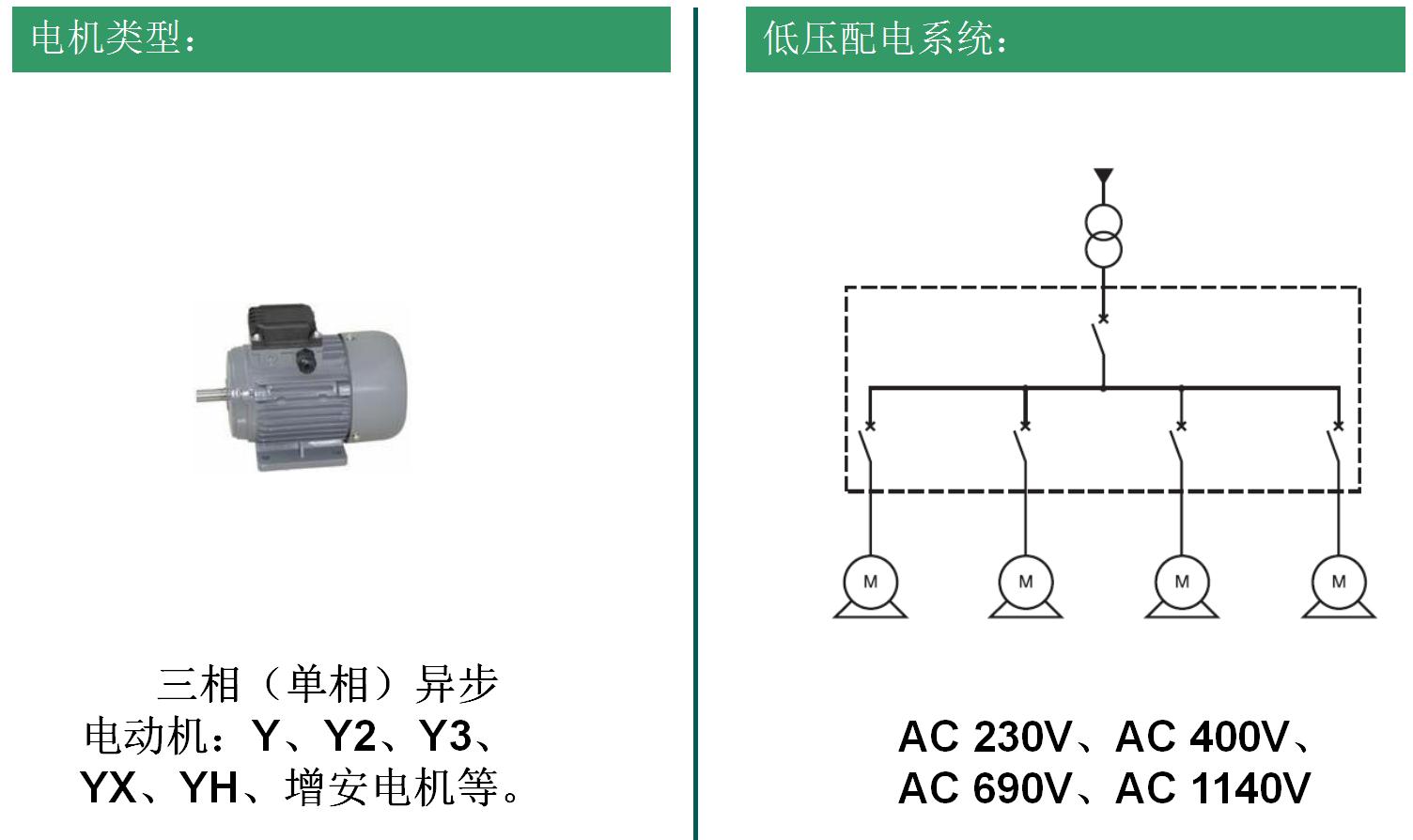

四，電動機保護裝置的安裝及應用


五、意義

如今，市場上電動機保護產品沒有統一標準，型號規格五花八門。制造廠商為了滿足用戶不同的使用需求派生出很多的系列產品，種類繁多給廣大用戶選型帶來諸多不便，用戶在選型時應充分考慮電動機保護實際需求，合理選擇保護功能和保護方式，才能達到良好的保護效果，達到提高設備運行可靠性，減少非計劃停車，減少事故損失的目的。

電動機保護器（電機保護器）是發電、供電、用電系統的重要器件。是跨行業、量大面廣、節能效果顯著的節能機電產品。幾乎滲透到所有用電領域；是工業、農業和國防建設及人民生活正常生產和安全工作的重要保證，在國民經濟和節能事業中有著不可替代的重要地位和作用。
